　　　構造規格表

品名　・　サイズ　・　線心数			電線外径約ｍｍ	カール外径約ｍｍ	許容電流Ａ	シースの色
ＥＣＢ－ＦＱ	０.３mm²	×２	５.２	１６	５	黒
		×３	５.４	１７	４
		×４	５.８	１８	４
		×６	７.１	２２	３
		×８	７.９	２５	３
		×10	９.３	２９	３
	０.５mm²	×２	６.１	１９	７
		×３	６.４	２０	６
		×４	７.１	２２	６
		×６	８.５	２７	５
		×８	９.９	３１	４
		×10	１１.９	３８	４
	０.７５mm²	×２	７.１	２２	７
		×３	７.６	２３	７
		×４	８.２	２５	７
		×６	１０.４	３１	６
		×８	１１.９	３８	５
		×10	１４.２	４４	５
	１.２５mm²	×２	８.０	２５	１２
		×３	８.４	２６	１２
		×４	９.１	２８	１２
		×６	１１.８	３８	８
		×８	１３.８	４３	７
		×10	１６.０	５０	７
	２.０mm²	×２	８.６	２６	１７
		×３	９.１	２８	１７
		×４	９.９	３２	１７

　　※許容電流値は、６０℃タイプのケーブルで周囲温度３０℃での算出値であり、保証値ではありません。
　　　（周囲温度、電線管内電線数などの使用環境により、許容電流値が変わりますのでご注意ください。）

※電線外径・カール外径は、上の表と若干異なる場合があります。　　　　　

※電線仕様は性能向上のため、予告なく変更することがあります。

　　　線心識別表

識　　別　　順	１	２	３	４	５	６	７	８	９	１０
絶縁体表面の色	黒	白	赤	緑	黄	茶	青	紫	灰	桃

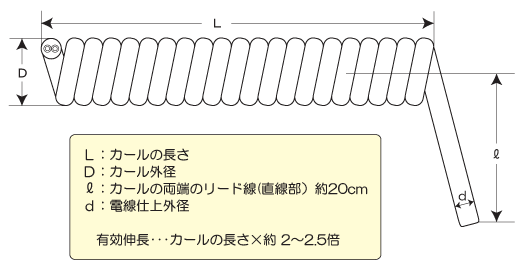

　　　概略図

※カールの長さ（Ｌ）やカール外径（Ｄ）は製品の特性上、設計した値より多少前後することがあります。
