　　　線心識別表

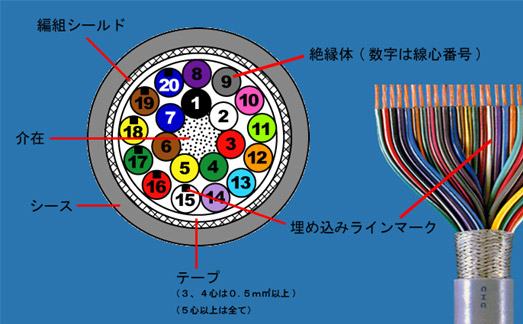

※線心配列図をご覧になる場合は、線心番号をクリックしてください

※線心数が１心のときは絶縁体の色が白、２心のときは白・赤が標準となります。
※0.5mm²、0.75mm²、1.25mm² の２心は、絶縁体の色が黒・白のものも別途製作しております。

線心番号	絶縁体	埋め込みラインマーク	線心番号	絶縁体	埋め込みラインマーク	線心番号	絶縁体	埋め込みラインマーク	線心番号	絶縁体	埋め込みラインマーク
１	黒（白）	－	１６	赤	黒	３１	黄	白	４６	紫	赤
２	白（赤）	－	１７	緑	黒	３２	茶	白	４７	灰	赤
３	赤	－	１８	黄	黒	３３	青	白	４８	桃	赤
４	緑	－	１９	茶	黒	３４	紫	白	４９	草	赤
５	黄	－	２０	青	黒	３５	灰	白	５０	橙	赤
６	茶	－	２１	紫	黒	３６	桃	白	５１	空	赤
７	青	－	２２	灰	黒	３７	草	白	５２	藤	赤
８	紫	－	２３	桃	黒	３８	橙	白	５３	白	緑
９	灰	－	２４	草	黒	３９	空	白	５４	赤	緑
１０	桃	－	２５	橙	黒	４０	藤	白	５５	黄	緑
１１	草	－	２６	空	黒	４１	白	赤	５６	茶	緑
１２	橙	－	２７	藤	黒	４２	緑	赤	５７	青	緑
１３	空	－	２８	黒	白	４３	黄	赤	５８	紫	緑
１４	藤	－	２９	赤	白	４４	茶	赤	５９	灰	緑
１５	白	黒	３０	緑	白	４５	青	赤	６０	桃	緑
